INSTRUMENTAÇÃO - KOBOLD MESSRING GmbH

Unidades projetadas sob encomenda de acordo com o projeto de cliente.

Medidores de Vazão
Transmissores de Pressão
Medidores de Temperatura
Medidores de Nível

WWW.KOBOLD.COM

MEDIDORES DE VAZÃO

Massico Coriolis
range: 0 - 70000 kg/h
tmáx.125°C; pmáx. PN40
precisão: ±0,15%

Ultrasonico para líquidos
range: 0 -20m/s
tmáx.180°C; pmáx.PN100
precisão: ±0,5%

Magnético-Indutivo
Condutividade: >5µS/cm
líquido: 0,01 - 10m/s
tmáx. 130°C ; pmáx.PN40
precisão: ±0,5%

Medidor de Vazão Mássico TME economical version
Range medição: 20 - 200 kg/h
6.000 -60.000 kg/h
Con. flange DN 10 - DN 80;ANSI ½ -3"
Material: Aço Inox(1.4571 oder 1.4404)
Pressão Máxima: PN 40 bar

Medidor de Vazão tipo Engrenagens Ovais DON-...LCD
Range de Medição: 0,5 - 36 l/h ... 150 - 2500 l/min
Conexão: G 1/8 ... G 4 fêmea
Flange: DN 25 ... DN 100, ASME 1"... 4"
Material: alumínio, Aço Inoxidável
Pressão Max:100 bar
Temperatura Max.: 120 °C
Precisão: ± 0,2 ... 1% do valor medido
Viscosidade: 0 - 1.000.000 cP
Totalização, indicação local
Saída de pulsos, saída 4 - 20 mA, contatos,
indicação local, controle de batelada

TRANSMISSORES DE PRESSÃO

Transmissor de Pressão tipo Cerâmico - SEN-86 mit AUF
Membrana Interna
Para pressão relativa
Range de medição: -1..0 até .600 bar
-30...0 mmHg até 0...10.000 PSI
Conexão:, G ½ m, 1/2 NPT, aço inox.
Classe de precisão : 0,5 ou 1,0
Saída 4 - 20 mA, indicação local

Transmissor Pressão
SEN-3251,3252
Membrana plana
Para pressão relativa
Range de medição: -1..0 até 25 bar
Conexão: G ½ AG, G 1 AG, aço inox.
Classe de precisão : 0,25 ou 0,5
Saída analógica

Transmissor de pressao PAS
Stainless Steel, Hastelloy-C,
Tantalum
Measuring range: -1 ..+600 bar
Power supply: 11.9 - 45 VDC
Connection: ¼" NPT female, ½" NPT
Accuracy: ± 0.075 % of calibrated

Transmissor de pressão com selo de diafragma
for open vessels PAS-...N
Mat. - aço, Tantalum, Hastelloy, PTFE
Range medição:0 ... +250 mbar
0 ... +600 bar
tmax: 350 °C
Con.thread, fl ange (nom.size 15 - 100)
Accuracy: ± 0.075 % of calibrated
span + influence of diaphragm seal

Manômetro Diferencial PAD
Range de medição: 0,75-15 mbar...4,137-413,7 bar
Conexão: ¼ NPT, ½ NPT
Material: aço inox, Hastelloy-C, Monel, Tantal
Temperatura Máxima: 120 °C
Precisão: ±0,075% of meas. Range
Saída 4-20 mA, HART, ATEX
Opção: saída de frequência/totalizador for flow measurment

MEDIDORES DE TEMPERATURA

Termômetro com Haste preenchido de N2 TNS
Range Medição: -20 . +40 , 0 ..600 °C
Conexão : traseira ou na base
G ½....G1, 1/2".....1" NPT, TriClamp, etc
Mat. Invólucro : aço inox., al, plástico, aço
Diâm.Invólucro: 63, 80, 100, 160, 250 mm
Classe de precisão: 1,0 ou 1,6
Opção : saída de contatos,
ponteiro deslizante, enchimento de óleo

Termoresistência de Inserção com transmissor TMA
Range de medição: -200...+600ºC
Conexão :G ½, ½ NPT fixa /ajustável
Material do Bulbo :aço inox.
Sensor: Pt 100, 2-fios classe B
Conexão elétrica : plugue DIN 43 650
Saída : 4 - 20 mA
Opção : Indicador Sanduíche AUF

Sensores de Temperatura TTL
Range de Medição: -200...+1600 °C
Conexão: thread, flange
Mat.termopoço : aço,inox,cerâmica
Sensor: FeCu-Ni, NiCr-Ni, classe 1; 2
Opção : Transmissor 4 - 20 mA
montado no cabeçote

Termômetro MWD
Range de Medição : -198...+600 °C
Conexão: thread, flange, weld sleeve
Material do Bulbo: aço inox.
Sensor: Pt 100, 2,3 ou 4 fios, cl A;
B, 1/3, 1/10 DIN
Opção : Transmissor 4 - 20 mA
montado no cabeçote,
HART, Profibus, Fieldbus

Transmissor de Temperatura KM
Range de medição : justável HART®
Entrada : Pt 100/500/1000, Ni100/500/1000,
termopar, resistance, mV
saída : 4-20 mA
Alimentação : 7,5...45 VDC

MEDIDORES DE NÍVEL

Chave de Nível tipo Bóia Magnética
NGS
Para líquidos
Contato :1 contato
Conexão: Flange 4 bordas,G 2, 2" NPT
DIN-flange DN80, DN100
Material: aço inox. 1.4571
Pressão Max.: 25 bar
Temperatura Max.: 250ºC
Densidade : acima de 0,7 g/ml

Chave de Nível tipo Ultrassônica NQ
Para líquidos
Contato : 1 relé eletrônico
Conexão:G 1 macho
Material: aço inox.
Pressão Max.: 20 bar
Temperatura Max.: 125ºC

Chave de Nível tipo Vibratória
NWS - Para líquidos
Contato : 1 relé eletrônico
Conexão: G 3/4, G 1 macho, ¾ NPT,
TriClamp DIN 32676, higiênica
DIN-flange: DN25, DN50; ANSI: 1",2"
Material: aço inox. 1.4404
Pressão Max.: 45 bar
Temperatura Max.: 130ºC
(150ºC limpeza CIP)
Viscosidade max.: 5000 mm2/s

Chave de Nível Limite Tipo Pêndulo para Volumes (Sólidos)
Eletrodos : max. 2 m
Contato : 1micro chave(máx.250 Vac, 3A)
Conexão:flange, D= 142 mm, aluminio
Material do sensor: alluminio
Pressão Max.: -0,1 ... +0,5 bar
Temperatura Max.: .+80 °C
Opção: ATEX

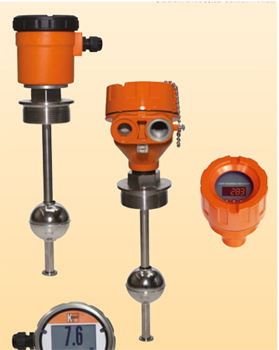

Chave de Nível tipo Bóia Magnética M Para líquidos
Contato: max. 4 reeds
Conexão: G 1/8....G 2 macho,
lange: DN 50...DN 125, 11/2....-4"
Material: latão, aço inox., PVC-U, PP, PVDF, NBR
Pressão Max.: 100 bar
Temperatura Max.: 150ºC
Densidade: acima de 0,5 g/ml
